Používa sa predovšetkým v obytných komplexoch, komerčných budovách a modernizácii zastarávaných potrubí, nahrádza mechanické vodomery- náchylné k upchávaniu, prispôsobuje sa komplexnej kvalite vody (vrátane sedimentov a hrdze) a vykazuje vynikajúcu dlhodobú-stabilitu v porovnaní s konvenčnými vodomermi. Obsahuje 11-miestny, viac{5}}riadkový LCD displej pre jasnú vizualizáciu celkového objemu a okamžitého prietoku, podporuje automatické odčítanie meračov a je kompatibilný s infračerveným, NFC, wM-Bus, NB-IoT a LoRaWAN technológiami pre správu a komunikáciu na diaľku

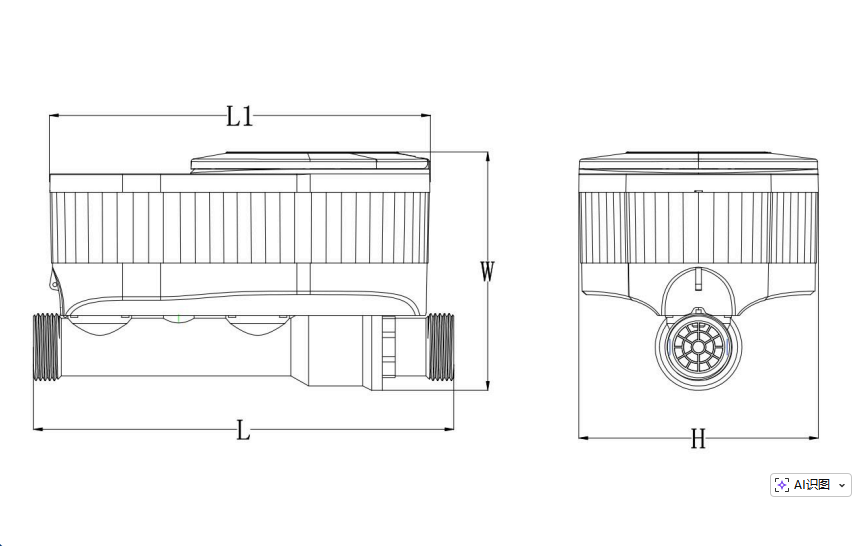

Rozmer
| Parameter | DN15 | DN20 | DN25 |
| Menovitý priemer (mm) | DN15 | DN20 | DN25 |
| Dĺžka (L1, mm) | 150 | 150 | 150 |
| Dĺžka (L, mm) | 165 | 190 | 225 |
| Výška (V, mm) | 94 | 98 | 103 |
| Šírka (W, mm) | 94 | 94 | 94 |
| Pripojovací závit na merači | G3/4B | G1B | G1 1/4B |
| Pripojovací závit spojky | R1/2B | R3/4B | R1B |
Technické špecifikácie
| Položka | Špecifikácia | |||||
| Názov produktu | Ultrazvukový vodomer{0}}riadený širokorozsahovým ventilom | |||||
| Trieda presnosti | trieda 2 | |||||
| Menovitý priemer (mm) | 15 | 20 | 25 | |||
| Dynamický rozsah | 600 | 800 | 600 | 800 | 600 | 800 |
| Prietok pri preťažení Q4 (m³/h) | 3.125 | 5 | 7.875 | |||
| Trvalý prietok Q3 (m³/h) | 2.5 | 4 | 6.3 | |||
| Prechodový prietok Q2 (m³/h) | 0.0067 | 0.005 | 0.01 | 0.008 | 0.0168 | 0.0126 |
| Minimálny prietok Q1 (m³/h) | 0.0042 | 0.0031 | 0.0067 | 0.005 | 0.0105 | 0.07875 |
| Maximálny pracovný tlak (MPa) | 1,6 MPa | |||||
| Tlaková strata (KPa) | △P63 △P40 | |||||
| Dátová komunikácia | NFC / NB-IoT / wM-BUS / LoRaWAN | |||||
| Trieda ochrany | IP68 | |||||
| Teplotná trieda | T70 | |||||
| Kategória klimatických a mechanických podmienok prostredia | Trieda O | |||||
| Trieda elektromagnetickej kompatibility | E2 | |||||
| Inštalačná poloha | Akákoľvek orientácia, U0D0 | |||||
| Zobrazenie na displeji | LCD, 11 číslic + znaky s výzvou | |||||
| Rozsah zobrazenia | −999999,999 m³ až 999999,999 m³ | |||||
| Rozlíšenie displeja | Kumulatívny prietok: 0,001 m³; Okamžitý prietok: 0,001 m³/h; Teplota vody: 0,01 stupňa | |||||
| Životnosť batérie | 15 rokov | |||||
| Ventilom ovládateľné fyzické uhly | 0 stupňov / 25 stupňov / 50 stupňov / 75 stupňov / 100 stupňov | |||||
| Záznamy údajov | Hodinové zmrazenie, denné zmrazenie, mesačné zmrazenie, ročné zmrazenie, údaje v-reálnom čase | |||||
| Záznamy poplachov | Alarm otvorenia krytu, alarm nadprúdu, alarm prázdneho potrubia, alarm úniku, alarm nízkeho napätia batérie | |||||
Ultrazvukový vodomer{0}}riadený širokorozsahovým ventilomTechnické výhody
- Ultra{0}}široký dynamický rozsah:Pomer rozsahu prietoku R800 dosahuje presnosť merania úrovne poklesu s menej ako alebo rovnajúcej sa ±2 % pri detekcii nízkeho- prietoku.
- Dvojitý{0}}dizajn napájacieho zdroja:Samostatné napájacie moduly pre meracie a funkčné obvody zaisťujú dvojitú ochranu pre presnosť merania a stabilitu systému a účinne potláčajú bežné{0}}rušenie v režime, aby sa zaručila dlhodobá{1}}spoľahlivosť údajov.
- Inteligentný snímací systém:Vstavané -vysoko{1}}presné snímače tlaku monitorujú tlak v potrubí v reálnom čase, spárované s patentovaným algoritmom kompenzácie teploty pre dynamickú kalibráciu bez ďalších snímačov.
- Presné ovládanie ventilov:Podporuje diaľkové nastavenie fyzického otvorenia ventilu (5 nastaviteľných polôh: 0 stupňov, 25 stupňov, 50 stupňov, 75 stupňov, 100 stupňov).
- Omni{0}}smerová inštalácia:Dizajn U0D0 eliminuje požiadavky na priame potrubie, čo umožňuje horizontálnu/vertikálnu inštaláciu bez zníženia presnosti.
- Zabezpečenie dátového úložiska: Power-cut protection ensures storage of hourly/daily/monthly/annual records, with data retention >15 rokov.
- Obojsmerné meranie prietoku:Nezávisle meria tok vpred/vzad, s-zobrazením smeru toku v reálnom čase.
- Vojenská-stupňová ochrana: Stupeň krytia IP68 s trojitým gumovým tesnením + technológiou úplného zalievania, ktorá zaisťuje „nulový únik“.
- Dizajn s dlhou-životnosťou:Žiadne pohyblivé mechanické časti; vstavaná-lítiová{1}}mangánová batéria znižuje samo{2}}vybíjanie (<1%/year), with theoretical lifespan ≥15 years.
- Prispôsobivosť-vysokej teplote: Hodnotenie T70 zaručuje stabilnú prevádzku pri teplote 70 stupňov
- Alarmy:Alarm otvoreného krytu, Alarm nadprúdu, Alarm prázdneho potrubia, Alarm úniku, Alarm nízkeho napätia batérie, Alarm nadmernej teploty, Alarm prepätia.
- Chyby:Vrátane magnetickej manipulácie, fyzickej manipulácie, sieťovej manipulácie, zlyhania ventilu.
- Displej:Smer toku vody, Dátum a čas, Hodnota signálu, Poloha GPS, Stav aktivácie NFC, Režim úložiska/Režim overenia/Výrobný režim, Stupeň otvorenia ventilu, Úroveň batérie, Teplota, Hodnota tlaku.
- wM-Zbernica:433 alebo 868 MHz OMS T1;
- NB loT;
- LoRaWAN: EU863-870, AS923, AU915-928, US902-928, IN865-867 plány kanálov;
- Parametrizácia prístrojov: Priame získavanie informácií o konci merača cez NFC alebo infračervené rozhranie
- M ID (2014/32/EÚ)
- OIML R49
- Certifikát zhody OMS
- WRAS (Spojené kráľovstvo)
